RDS3112

导轨式安装全千兆二层网管型交换机

产品概览

RDS3112是iETHCOM®毅是通公司推出的一款工业级12端口全千兆网管型以太网交换机。该产品可支持8个10/100/1000Base-T(X) RJ45电口和4个100/1000Base-X SFP接口。所有铜缆接口均支持MDI/MDI-X自动检测,因此可自动适应采用交叉线缆或直通线缆的网络连接。光口采用SFP接口因此提供了极高的光口类型选择灵活性。RDS3112采用镀锌钢金属外壳,工业防护等级达到IP40,且输入电源可在18-48VDC或85-264VAC/77-300VDC之间灵活选择。本设备可在-40°C至+85°C的宽广环境温度范围内高可靠运行,因此适用于各种严苛的工业环境。

  • 产品特性
  • 外观尺寸
  • 订货信息

产品特性

1. 特性

特性

支持

Ø  最多可配置810/100/1000Base-T(X)自适应支持MDI/MDI-X

Ø  最多可配置4100/1000Base-X SFP光口

Ø  所有铜缆接口均支持速率和双工模式自适应

Ø  存储-转发交换方式

IP40镀锌钢金属外壳

工作环境温度范围高达 40°C +85°C

标准35mm DIN导轨式安装方式

2. 技术参数

描述

参数

10/100/1000BaseT(X) RJ45

最多8个,自动 MDI/MDIX

100/1000Base-X SFP接口

最多4

本地管理串口

RS232RJ45连接器,115200bps8N1

LED指示灯

电源、电口、光口、设备状态

技术

交换方式

存储-转发

MAC地址表

8K

交换延时

< 10μs

巨型帧

高达10K Bytes

优先级

8个优先级,4个优先级队列

绝对优先级和相对优先级

支持IEEE802.1p/DSCP队列调度

网络冗余

支持STPIEEE802.1d),RSTPIEEE802.1w),MSTPIEEE802.1s)和ITU-T G.8032 ERPSEthernet Ring Protection Switching

支持链路聚合(静态及IEEE802.3ad LACP动态链路聚合)

数据过滤

支持基于端口的VLANIEEE802.1Q VLAN

最多可用VLAN数量:4096

支持管理VLAN

支持基于端口的单向和双向流量镜像,11N1镜像

支持IGMP Snooping v1/v2组播过滤

支持流入/流出方向的端口限速

支持广播风暴抑制,支持对广播/组播/未知单播报文的抑制

路由

IPv4/v6静态路由,<32路由条目

网络安全

支持动态ARP Inspection

支持ARP Snooping保护

支持CPU保护策略

支持访问控制列表ACL

支持端口开启和禁用

支持MAC地址绑定

支持基于端口的IEEE802.1x认证

支持RADIUS认证

支持自动防范如DDOS等网络攻击

设备管理和维护

支持SNMP v1/v2/v3

支持基于WEBHTTPHTTPS)和CLI命令行的设备管理,支持Telnet/SSH远程设备管理

支持DHCP客户端

多级用户/密码保护机制

支持SyslogRMON,支持PING检测、支持LLDP逻辑链路拓扑发现协议

支持通过WEB界面或CLI界面的设备固件升级

支持设备配置文件的备份和恢复

时间同步

支持SNTP简单网络时间同步协议

机械特性

外壳防护

IP40金属外壳

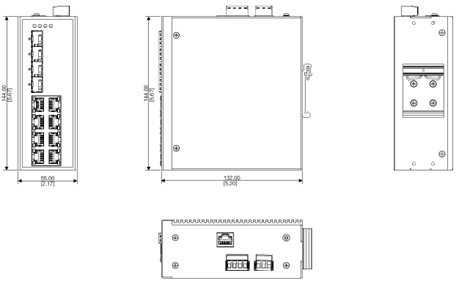

外形尺寸 (W x D x H)

55 (W) x 132 (D) x 144 (H) mm

重量 (g)

< 1.5 kg

电源

输入电源

LV低压18-48VDC冗余输入;HV高压77-300VDC/85-264VAC

功耗

< 15

过流保护

支持

反接保护

支持

继电器报警

通过3针端子

3. 标准符合

类型

标准

电磁辐射

FCC Part 15CISPR (EN55022) class ACEFCC

抗电磁干扰

EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4   (EFT), EN 61000-4-5 (Surge)EN   61000-4-6 (CS), EN 61000-4-8

冲击

IEC 60068-2-27

自由跌落

IEC 60068-2-32

振动

IEC 60068-2-6

环保

符合RoHSWEEE标准

工作环境温度范围

-40oC +85oC,无风扇散热

储存温度

-40oC +85oC

相对湿度

5% - 95% (凝结)

质保期

5

MTBF

> 36

4. 标准和管理

描述

参数

IEEE标准

IEEE 802.3   10Base-T

IEEE 802.3u 100Base-TX100Base-FX

IEEE 802.3ab 1000BASE-T(X)

IEEE 802.3z 1000BASE-X

IEEE 802.3x flow   control

IEEE 802.1d STP, IEEE 802.1w RSTP,   IEEE 802.1s MSTP, ITU-T G.8032 ERPS

IEEE   802.1p QoS

IEEE   802.1Q VLAN

IEEE 802.3ad   LACP

IEEE   802.1x Authentication

IEEE   802.1ab LLDP

RFC符合

RFC 4445 MDIRFC 1215 TrapRFC 1213 MIB IIRFC 1157 SNMP MIBRFC 1493 Bridge MIBRFC 2674 VLAN MIBRFC 1643RFC 1757RSTP MIBPrivate MIBLLDP MIB

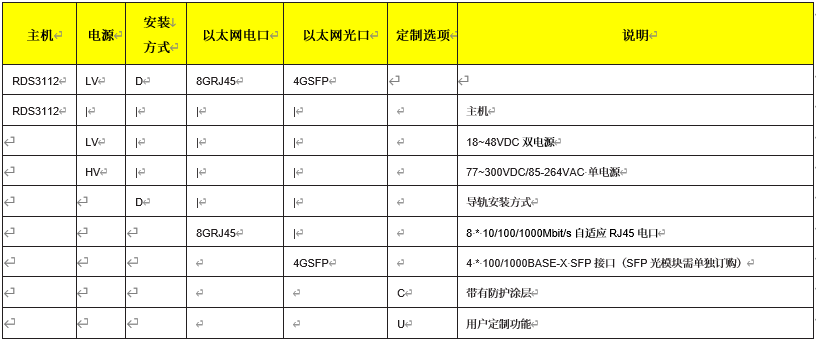

订货号举例:

RDS3112-LV-D-8GRJ45-4GSFP

产品配置说明:RDS3112工业级全千兆网管型交换机,18-48VDC低压双输入电源,35mm标准导轨式安装方式,810/100/1000Base-TX自适应电口,4100/1000Base-X SFP接口(SFP光模块需单独订购)。
