导轨式安装二层网管型以太网供电交换机
RDS3116P是iETHCOM®毅是通公司推出的一款工业级16端口全千兆网管型PoE以太网交换机，每个铜缆接口的的以太网供电输出功率可高达30W。该产品可支持12个10/100/1000Base-T(X) RJ45支持PoE/PoE+电口和4个1000Base-X SFP接口。所有铜缆接口均支持MDI/MDI-X自动检测，因此可自动适应采用交叉线缆或直通线缆的网络连接。光口采用SFP接口因此提供了极高的光口类型选择灵活性。RDS3116P采用镀锌钢金属外壳，工业防护等级达到IP40，且输入电源可在45-57VDC灵活选择。本设备可在-40°C至+75°C的宽广环境温度范围内高可靠运行，因此适用于各种严苛的工业环境。
产品特性
表 1. 特性
特性 | |
支持 | Ø 最多可配置12个10/100/1000Base-T(X)自适应支持MDI/MDI-X 的PoE+电口（每端口高达30W输出） Ø 最多可配置4个1000Base-X SFP接口 Ø 所有铜缆接口均支持速率和双工模式自适应 Ø 存储-转发交换方式 |
IP40镀锌钢金属外壳 | |
工作环境温度范围高达 ‐40°C 到 +75°C | |
标准35mm DIN导轨式安装方式 | |
表 2. 技术参数
描述 | 参数 |
10/100/1000Base‐T(X) RJ45 | 最多12个PoE/PoE+电口，自动 MDI/MDIX |
1000Base-X SFP接口 | 最多4个 |
本地管理串口 | RS232，RJ45连接器，115200bps、8、N、1 |
LED指示灯 | 电源、电口、光口、设备状态 |
技术 | |
交换方式 | 存储-转发 |
MAC地址表 | 8K |
巨型帧 | 10k字节 |
优先级 | 8个优先级，4个优先级队列 绝对优先级和相对优先级 支持IEEE802.1p/DSCP队列调度 |
网络冗余 | 支持STP（IEEE802.1d），RSTP（IEEE802.1w），MSTP（IEEE802.1s） 支持私有环网（自愈时间<20ms） 支持链路聚合（静态及IEEE802.3ad LACP动态链路聚合） |
数据过滤 | 支持基于端口的VLAN和IEEE802.1Q VLAN 最多可用VLAN数量：64，可用VLAN ID范围1~4094 支持管理VLAN 支持基于端口的单向和双向流量镜像 支持IGMP Snooping v1/v2组播过滤，最多支持256个组播组 支持流入/流出方向的端口限速，限速粒度最小64Kbps 支持广播风暴抑制，支持对广播/组播/未知单播报文的抑制 |
网络安全 | 支持访问控制列表ACL 支持基于端口的MAC过滤 支持MAC地址绑定 支持基于端口的IEEE802.1x认证 支持RADIUS认证 支持自动防范如DDOS等网络攻击 |
设备管理和维护 | 支持SNMP v1/v2/v3 支持基于WEB和CLI的设备管理，支持Telnet远程设备管理 支持DHCP客户端 多级用户密码保护机制 支持Syslog、RMON，支持PING检测、支持LLDP逻辑链路拓扑发现协议 支持通过WEB界面或CLI界面的设备固件升级和备份 支持设备配置文件的导入和导出 |
时间同步 | 支持SNTP简单网络时间同步协议 |
机械特性 | |
外壳防护 | IP40金属外壳 |
外形尺寸 (W x D x H) | 65 (W) x 132 (D) x 161 (H) mm |
重量 (g) | < 1.5kg |
电源 | |
输入电源 | MV：45-57VDC，4针端子 |
功耗 | 小于18瓦(不包含PoE输出)，PoE最大输出功率：240W |
过流保护 | 支持 |
反接保护 | 支持 |
告警端子 | 3针端子 |
表 3. 标准符合
类型 | 标准 |
电磁辐射 | FCC Part 15，CISPR (EN55022) class A，CE，FCC |
抗电磁干扰 | EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge) EN 61000-4-6 (CS), EN 61000-4-8 |
冲击 | IEC 60068-2-27 |
自由跌落 | IEC 60068-2-32 |
振动 | IEC 60068-2-6 |
环保 | 满足RoHS及WEEE标准 |
工作环境温度范围 | -40oC 到 +75oC，无风扇散热 |
储存温度 | -40oC 到 +85oC |
相对湿度 | 5% - 95% (无凝结) |
质保期 | 5年 |
MTBF | 大于36年 |
表 4. 标准和管理
描述 | 参数 |
IEEE标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX 和 100Base-FX IEEE 802.3ab 1000BASE-T(X) IEEE 802.3z 1000BASE-X IEEE 802.3x 流量控制 IEEE 802.1d 生成树，IEEE 802.1w 快速生成树，IEEE 802.1s 多生成树，ITU-T G.8032 ERPS IEEE 802.1p 服务等级 IEEE 802.1Q 虚拟局域网 IEEE 802.3ad 链路聚合控制协议LACP IEEE 802.1x 用户认证 IEEE 802.1ab 逻辑链路发现协议 IEEE 802.3af/at Power Over Ethernet |
RFC符合 | RFC 4445 MDI、RFC 1215 Trap、RFC 1213 MIB II、RFC 1157 SNMP MIB、RFC 1493 Bridge MIB、RFC 2674 VLAN MIB、RFC 1643、RFC 1757、RSTP MIB、Private MIB、LLDP MIB |

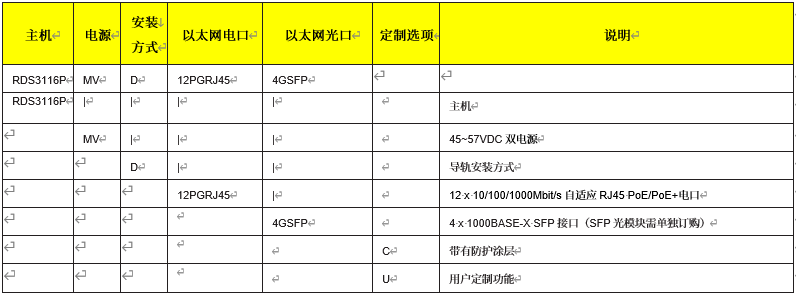

订货号举例：RDS3116P-MV-D-12PGRJ45-4GSFP
产品配置说明：RDS3116P工业级千兆网管型支持PoE/PoE+交换机，45-57VDC低压双输入电源，标准35mm导轨安装方式，12个10/100/1000Base-TX PoE/PoE+自适应电口，4个1000Base-X SFP接口（SFP光模块需单独订购）。
