导轨式安装万兆三层网管型交换机
RDS4212是iETHCOM®毅是通公司推出的一款工业级12端口万兆三层网管型以太网交换机。该产品可支持8个10/100/1000Base-T(X) RJ45电口和4个1G/10G Base-X SFP接口。所有铜缆接口均支持MDI/MDI-X自动检测，因此可自动适应采用交叉线缆或直通线缆的网络连接。光口采用SFP接口因此提供了极高的光口类型选择灵活性。RDS4212采用镀锌钢金属外壳，工业防护等级达到IP40，且输入电源可在18-48VDC或85-264VAC/77-300VDC之间灵活选择。本设备可在-40°C至+85°C的宽广环境温度范围内高可靠运行，因此适用于各种严苛的工业环境。
产品特性
表 1. 特性
特性 | |
支持 | Ø 最多可配置8个10/100/1000Base-T(X)自适应支持MDI/MDI-X电口 Ø 最多可配置4个1G/10G Base-X SFP光口 Ø 所有铜缆接口均支持速率和双工模式自适应 Ø 存储-转发交换方式 |
IP40镀锌钢金属外壳 | |
工作环境温度范围高达 ‐40°C 到 +85°C | |
标准35mm DIN导轨式安装方式 | |
表 2. 技术参数
描述 | 参数 |
10/100/1000Base‐T(X) RJ45电口 | 最多8个，自动 MDI/MDIX |
1G/10G Base-X SFP接口 | 最多4个 |
本地管理串口 | RS232，RJ45连接器，115200bps、8、N、1 |
LED指示灯 | 电源、电口、光口、设备状态 |
技术 | |
交换方式 | 存储-转发 |
MAC地址表 | 32K |
交换延时 | < 10μs |
巨型帧 | 高达13K bytes |
优先级 | 8个优先级，4个优先级队列 绝对优先级和相对优先级 支持IEEE802.1p/DSCP队列调度 |
网络冗余 | 支持STP（IEEE802.1d），RSTP（IEEE802.1w），MSTP（IEEE802.1s）和ITU-T G.8032 ERPS（Ethernet Ring Protection Switching） 支持链路聚合（静态及IEEE802.3ad LACP动态链路聚合） |
数据过滤 | 支持基于端口的VLAN和IEEE802.1Q VLAN 最多可用VLAN数量：4096 支持管理VLAN 支持基于端口的单向和双向流量镜像，1：1和N：1镜像 支持IGMP Snooping v1/v2组播过滤 支持流入/流出方向的端口限速 支持广播风暴抑制，支持对广播/组播/未知单播报文的抑制 |
路由 | IPv4/v6静态路由、RIP V1/V2、OSPF、VRRP、OSPF |
网络安全 | 支持动态ARP Inspection 支持ARP Snooping保护 支持CPU保护策略 支持访问控制列表ACL 支持端口开启和禁用 支持MAC地址绑定 支持基于端口的IEEE802.1x认证 支持RADIUS认证 支持自动防范如DDOS等网络攻击 |
设备管理和维护 | 支持SNMP v1/v2/v3 支持基于WEB（HTTP和HTTPS）和CLI命令行的设备管理，支持Telnet/SSH远程设备管理 支持DHCP客户端 多级用户/密码保护机制 支持Syslog、RMON，支持PING检测、支持LLDP逻辑链路拓扑发现协议 支持通过WEB界面或CLI界面的设备固件升级 支持设备配置文件的备份和恢复 |
时间同步 | 支持SNTP简单网络时间同步协议 |
机械特性 | |
外壳防护 | IP40金属外壳 |

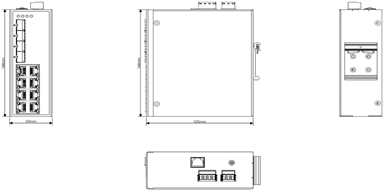

外形尺寸 (W x D x H) | 60 (W) x 125 (D) x 144 (H) mm |
重量 (g) | < 1.5 kg |
电源 | |
输入电源 | LV低压：18-48VDC，冗余输入；HV高压：77-300VDC/85-264VAC |
功耗 | < 15瓦 |
过流保护 | 支持 |
反接保护 | 支持 |
继电器报警 | 通过3针端子 |
描述 | 参数 |
10/100/1000Base‐T(X) RJ45电口 | 最多8个，自动 MDI/MDIX |
1000Base-X SFP接口 | 最多4个 |
本地管理串口 | RS232，RJ45连接器，115200bps、8、N、1 |
LED指示灯 | 电源、电口、光口、设备状态 |
表 3. 标准符合
类型 | 标准 |
电磁辐射 | FCC Part 15，CISPR (EN55022) class A，CE，FCC |
抗电磁干扰 | EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge)，EN 61000-4-6 (CS), EN 61000-4-8 |
冲击 | IEC 60068-2-27 |
自由跌落 | IEC 60068-2-32 |
振动 | IEC 60068-2-6 |
环保 | 符合RoHS及WEEE标准 |
工作环境温度范围 | -40oC 到 +85oC，无风扇散热 |
储存温度 | -40oC 到 +85oC |
相对湿度 | 5% - 95% (无凝结) |
质保期 | 5年 |
MTBF | > 36年 |
表 4. 标准和管理
描述 | 参数 |
IEEE标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX和100Base-FX IEEE 802.3ab 1000BASE-T(X) IEEE 802.3z 1000BASE-X IEEE 802.3aq 10GBASE-LMR IEEE 802.3x flow control IEEE 802.1d STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS IEEE 802.1p QoS IEEE 802.1Q VLAN IEEE 802.3ad LACP IEEE 802.1x Authentication IEEE 802.1ab LLDP |
RFC符合 | RFC 4445 MDI、RFC 1215 Trap、RFC 1213 MIB II、RFC 1157 SNMP MIB、RFC 1493 Bridge MIB、RFC 2674 VLAN MIB、RFC 1643、RFC 1757、RSTP MIB、Private MIB、LLDP MIB |

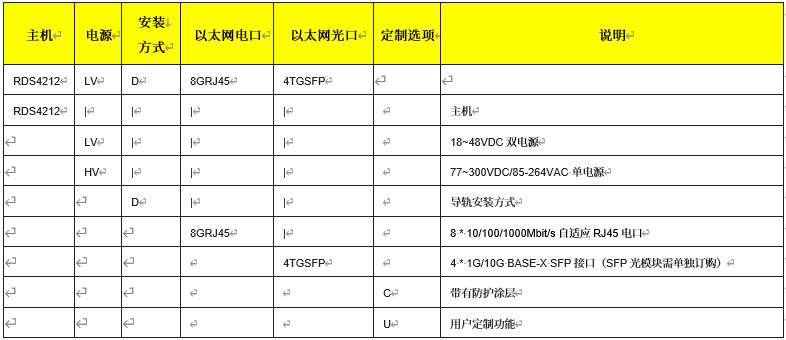

订货号举例：RDS4212-LV-D-8GRJ45-4TGSFP
产品配置说明：RDS4212工业级万兆三层网管型交换机，18-48VDC低压双输入电源，35mm标准导轨式安装方式，8个10/100/1000Base-TX自适应电口，4个1G/10G Base-X SFP接口（SFP光模块需单独订购）。
