机架式安装万兆三层网管型交换机
RRS4228是iETHCOM®毅是通公司推出的一款符合IEC61850-3和IEEE1613标准的工业级高可靠万兆三层网管型交换机。该产品机架带有4个万兆SFP接口和3个可配置接口模块插槽，最大可扩展高达24个千兆接口和4个万兆接口，并可根据现场实际应用需求灵活的选择光口和电口组合，因此具备极高的联网灵活性。该设备的所有铜缆接口均支持MDI/MDI-X自动检测，因此可自动适应采用交叉线缆或直通线缆的网络连接。光口采用SFP接口因此提供了极高的光口类型选择灵活性。RRS4228交换机采用金属外壳，保护等级达到IP40，输入电源可在 12-36VDC，36-58VDC或85-264VAC/77-300VDC之间选择并支持配置独立的冗余电源。设备可在-40°C至+85°C的宽广环境温度范围内高可靠运行因此可用于各种严苛的工业环境。
产品特性
表 1. 特性
特性 | |
支持 | Ø 最多28个千兆接口（铜缆和SFP接口可选） Ø 最多4个1G/10G接口 Ø 所有铜缆接口支持速率和双工模式自适应 Ø 存储-转发交换模式 |
IP40镀锌钢金属外壳 | |
工作环境温度范围高达 ‐40°C 到 +85°C | |
标准19”机架式安装方式，1U高度 | |
表 2. 技术参数
物理接口 | |
10/100/1000Base‐T(X) RJ45电口 | 最多24个，自动 MDI/MDIX |
100/1000Base-X SFP接口 | 最多24个 |
1G/10GBase-X SFP接口 | 最多4个 |
本地管理串口 | RS232，RJ45连接器，115200bps、8、N、1 |
LED指示灯 | 电源、电口、光口、设备状态 |
功能特性 | |
MAC地址表 | 32k |
交换方式 | 存储转发 |
巨型帧 | 13k字节 |
三层交换 | 支持静态路由、RIP V1/V2、OSPF、PIM-SM、VRRP |
优先级 | 8个优先级，4个优先级队列 绝对优先级和相对优先级 支持IEEE802.1p/DSCP队列调度 |
网络冗余 | 支持STP（IEEE802.1d），RSTP（IEEE802.1w），MSTP（IEEE802.1s）和ITU-T G.8032 ERPS（Ethernet Ring Protection Switching） 支持链路聚合（静态及IEEE802.3ad LACP动态链路聚合） |
数据过滤 | 支持基于端口的VLAN和IEEE802.1Q VLAN 最多可用VLAN数量：4096 支持管理VLAN 支持基于端口的单向和双向流量镜像，1：1和N：1镜像 支持IGMP Snooping v1/v2组播过滤 支持流入/流出方向的端口限速 支持广播风暴抑制，支持对广播/组播/未知单播报文的抑制 |
网络安全 | 支持动态ARP Inspection 支持ARP Snooping保护 支持CPU保护策略 支持访问控制列表ACL 支持端口开启和禁用 支持MAC地址绑定 支持基于端口的IEEE802.1x认证 支持RADIUS认证 支持自动防范如DDOS等网络攻击 |
设备管理和维护 | 支持SNMP v1/v2/v3 支持基于WEB（HTTP和HTTPS）和CLI命令行的设备管理，支持Telnet/SSH远程设备管理 支持DHCP客户端 多级用户/密码保护机制 支持Syslog、RMON，支持PING检测、支持LLDP逻辑链路拓扑发现协议 支持通过WEB界面或CLI界面的设备固件升级 支持设备配置文件的备份和恢复 |
时间同步 | 支持SNTP简单网络时间同步协议 |
电源和告警 | |
24VDC输入 | 5针端子，12-36VDC，可选冗余电源 |
220V输入 | 5针端子，85-264VAC或77-300VDC，可选冗余电源 |
功耗 | 不超过36W |
电源保护 | 反接保护、过载保护 |
告警 | 3针端子，电流负载1A@24VDC |
机械特性 | |
外壳防护 | IP40镀锌钢金属外壳 |

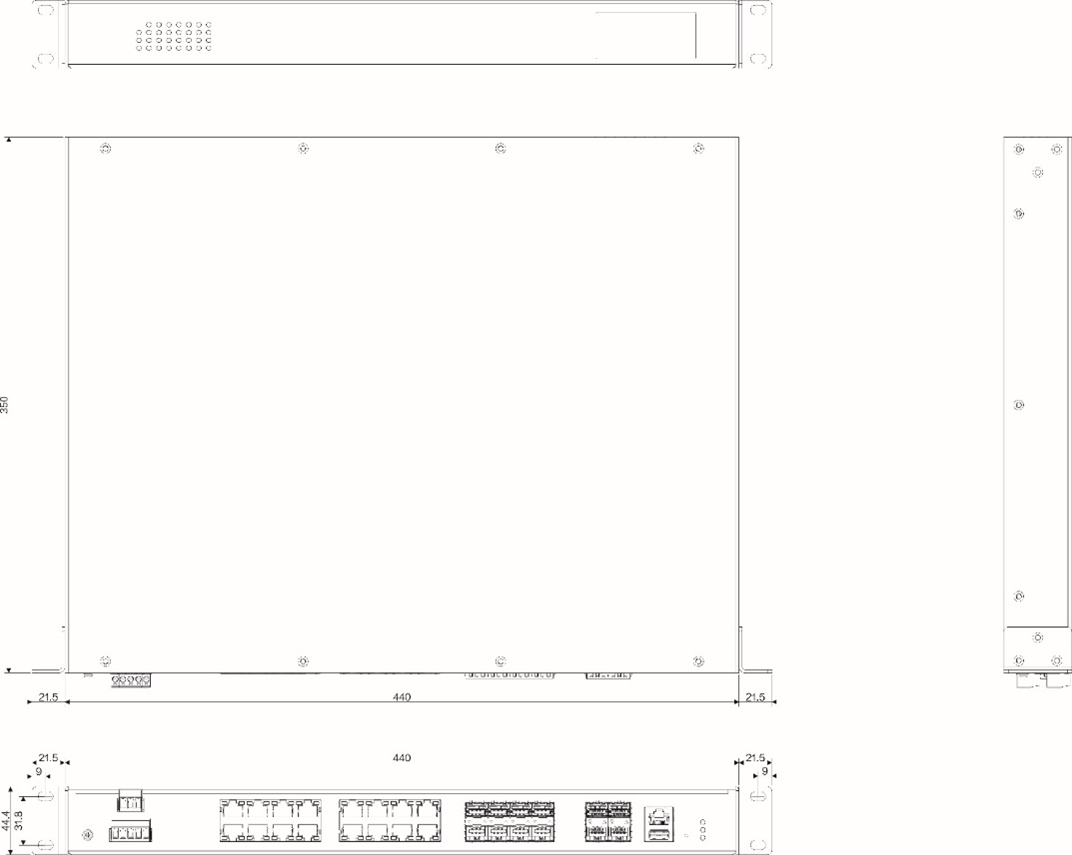

尺寸 (W x D x H) | 440(W) x 350(D) x 44(H) mm |
表 3. 认证和其它
认证 | |
EMI\EMC | FCC Part 15，CISPR (EN55022) class A，CE |
EMS | EN61000-4-2 (ESD)四级，EN61000-4-3 (RS) 四级，EN61000-4-4 (EFT) 四级，EN61000-4-5 (Surge) 四级，EN61000-4-6 (CS) 四级，EN61000-4-8 |
冲击 | IEC60068-2-27 |
跌落 | IEC60068-2-32 |
震动 | IEC60068-2-6 |
环境指标 | |
工作温度 | -40 ～ 85°C，无风扇散热 |
存储温度 | -40 ～ 85°C |
工作湿度 | 5% ～ 95% 无凝露 |
保修期 | |
保修期 | 5 年 |
MTBF | 41年 |
表 4. 标准和管理
描述 | 参数 |
IEEE标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX 和 100Base-X IEEE 802.3ab 1000BASE-T(X) IEEE 802.3z 1000BASE-X IEEE 802.3aq 10GBASE-LMR IEEE 802.3x 流量控制 IEEE 802.1d 生成树，IEEE 802.1w 快速生成树，IEEE 802.1s 多生成树，ITU-T G.8032 ERPS IEEE 802.1p 服务等级 IEEE 802.1Q 虚拟局域网 IEEE 802.3ad 链路聚合控制协议LACP IEEE 802.1x 用户认证 IEEE 802.1ab 逻辑链路发现协议 |
RFC & MIB | RFC 1215 Trap， RFC1213 MIB II，RFC 1157 SNMP MIB， RFC 1493 Bridge MIB， RFC 2674 VLAN MIB， RFC 1643，RFC 1757 RSTP MIB，Private MIB，LLDP MIB |

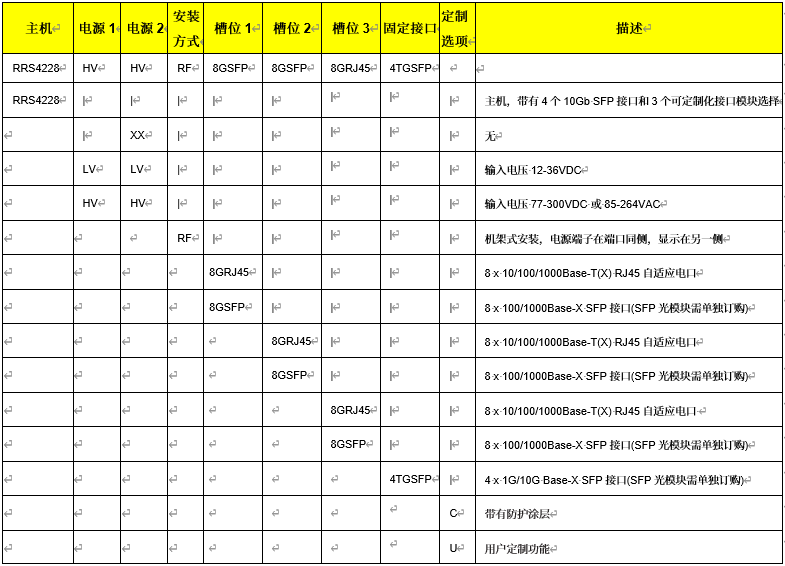

订货号举例：RRS4228-HV-HV-RF-8GRJ45-8GSFP-8GSFP-4TGSFP
产品配置说明：RRS4228工业级网管型万兆三层以太网交换机，双冗余输入电源：77-300VDC或85-264VAC，19”机架式安装，1U高度，电源端子在端口同侧，显示在另一侧。带有8个10/100/1000Base-T(X)自适应RJ45电口，16个100/1000Base-X SFP接口（SFP光模块需单独订购）和4个1G/10G SFP接口（SFP光模块需单独订购）。
