导轨式安装非网管型以太网供电交换机
RDS3005P是iETHCOM®毅是通公司推出的一款工业级5端口全千兆非网管型PoE以太网交换机，每个铜缆接口的的以太网供电输出功率可高达30W。该产品可支持4个10/100/1000Base-T(X) RJ45支持PoE/PoE+电口和1个10/100/1000Base-T(X) RJ45接口。所有铜缆接口均支持MDI/MDI-X自动检测，因此可自动适应采用交叉线缆或直通线缆的网络连接。RDS3005P采用镀锌钢金属外壳，工业防护等级达到IP40，且输入电源可在18-53VDC灵活选择。本设备可在-40°C至+75°C的宽广环境温度范围内高可靠运行，因此适用于各种严苛的工业环境。
产品特性
表 1. 特性
特性 | |
支持 | Ø 最多支持4个10/100/1000Base-T(X)自适应支持MDI/MDI-X 的PoE+电口（每端口高达30W输出） Ø 最大5个10/100/1000Base-T(X)自适应支持MDI/MDI-X 电口 Ø 所有铜缆接口均支持速率和双工模式自适应 Ø 存储-转发交换方式 |
IP40镀锌钢金属外壳 | |
工作环境温度范围高达 ‐40°C 到 +75°C | |
标准35mm DIN导轨式安装方式 | |
表 2. 技术参数
描述 | 参数 |
10/100/1000Base‐T(X) RJ45 | 最多5个，其中4个支持PoE/PoE+电口，自动 MDI/MDIX |
LED指示灯 | 电源、电口指示灯 |
技术 | |
交换方式 | 存储-转发 |
MAC地址表 | 8K |
巨型帧 | 9216字节 |
交换延时 | <10μs |
机械特性 | |
外壳防护 | IP40金属外壳 |
外形尺寸 (W x D x H) | 27.5 (W) x 95 (D) x 122 (H) mm |
重量 (g) | < 1kg |
电源 | |
输入电源 | MV：44-53VDC，4针端子 |
功耗 | 小于5瓦(不包含PoE输出) |
过流保护 | 支持 |
反接保护 | 支持 |
表 3. 标准符合
类型 | 标准 |
电磁辐射 | FCC Part 15，CISPR (EN55022) class A，CE，FCC |
抗电磁干扰 | EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge) EN 61000-4-6 (CS), EN 61000-4-8 |
冲击 | IEC 60068-2-27 |
自由跌落 | IEC 60068-2-32 |
振动 | IEC 60068-2-6 |
环保 | 符合RoHS及WEEE标准 |
工作环境温度范围 | -40oC 到 +75oC，无风扇散热 |
储存温度 | -40oC 到 +85oC |
相对湿度 | 5% - 95% (无凝结) |
质保期 | 5年 |
MTBF | > 36年 |
表 4. 标准和管理
描述 | 参数 |
IEEE标准 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000BASE-T(X) IEEE 802.3af/at Power Over Ethernet |
RFC符合 | RFC 4445 MDI |

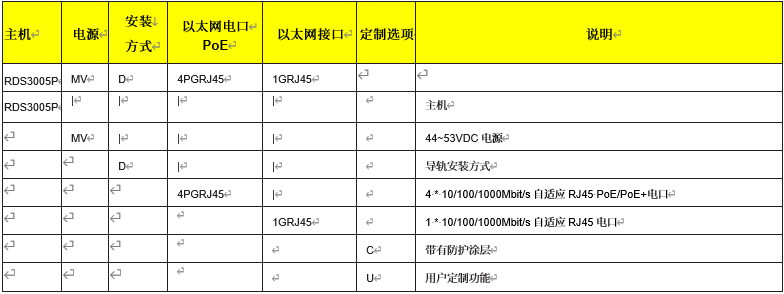

订货号举例：RDS3005P-MV-D-4PGRJ45-1GRJ45
产品配置说明：RDS3005P工业级全千兆非网管型支持PoE/PoE+交换机，44-53VDC低压双输入电源，标准35mm导轨安装方式，4个10/100/1000Base-TX PoE/PoE+自适应电口，1个10/100/1000Base-TX自适应电口。
