RRS3228

机架式安装全千兆三层网管型交换机

产品概览

RRS3228是iETHCOM®毅是通公司推出的一款符合IEC61850-3和IEEE1613标准的工业级高可靠全千兆三层网管型交换机系列。该产品机架带有4个千兆SFP接口和3个可配置接口模块插槽,最大可扩展高达28个千兆接口,并可根据现场实际应用需求灵活的选择光口和电口组合,因此具备极高的联网灵活性。RRS3228交换机的所有铜缆接口均支持MDI/MDI-X自动检测,因此可自动适应采用交叉线缆或直通线缆的网络连接。光口采用SFP接口因此提供了极高的光口类型选择灵活性。交换机采用金属外壳,保护等级达到IP40,输入电源可在85-264VAC/77-300VDC之间选择并支持配置双冗余电源。设备可在-40°C至+85°C的宽广环境温度范围内高可靠运行因此可用于各种严苛的工业环境。

  • 产品特性
  • 外观尺寸
  • 订货信息

产品特性

1. 特性

特性

支持

Ø  最多28个千兆接口(铜缆和SFP接口可选)

Ø    所有铜缆接口支持速率和双工模式自适应

Ø  存储-转发交换模式

IP40镀锌钢金属外壳

工作环境温度范围高达 40°C +85°C

标准19”机架式安装方式,1U高度

2. 技术参数

物理接口

10/100/1000BaseT(X) RJ45

最多28个,自动 MDI/MDIX

100/1000Base-X SFP接口

最多24

1000Base-X SFP接口

最多28

本地管理串口

RS232RJ45连接器,115200bps8N1

LED指示灯

电源、电口、光口、设备状态

功能特性

MAC地址表

32k

交换方式

存储转发

巨型帧

高达13k Bytes

三层交换

支持静态路由、RIP   V1/V2OSPFPIM-SMVRRP

优先级

8个优先级,4个优先级队列

绝对优先级和相对优先级

支持IEEE802.1p/DSCP队列调度

网络冗余

支持STPIEEE802.1d),RSTPIEEE802.1w),MSTPIEEE802.1s)和ITU-T G.8032 ERPSEthernet Ring Protection Switching

支持链路聚合(静态及IEEE802.3ad LACP动态链路聚合)

数据过滤

支持基于端口的VLANIEEE802.1Q VLAN

最多可用VLAN数量:4096

支持管理VLAN

支持基于端口的单向和双向流量镜像,11N1镜像

支持IGMP Snooping v1/v2组播过滤

支持流入/流出方向的端口限速

支持广播风暴抑制,支持对广播/组播/未知单播报文的抑制

网络安全

支持动态ARP Inspection

支持ARP Snooping保护

支持CPU保护策略

支持访问控制列表ACL

支持端口开启和禁用

支持MAC地址绑定

支持基于端口的IEEE802.1x认证

支持RADIUS认证

支持自动防范如DDOS等网络攻击

设备管理和维护

支持SNMP v1/v2/v3

支持基于WEBHTTPHTTPS)和CLI命令行的设备管理,支持Telnet/SSH远程设备管理

支持DHCP客户端

多级用户/密码保护机制

支持SyslogRMON,支持PING检测、支持LLDP逻辑链路拓扑发现协议

支持通过WEB界面或CLI界面的设备固件升级

支持设备配置文件的备份和恢复

时间同步

支持SNTP简单网络时间同步协议

电源和告警

24VDC输入

5针端子,12-36VDC,可选冗余电源

220V输入

5针端子,85-264VAC77-300VDC,可选冗余电源

功耗

不超过36W

电源保护

反接保护、过载保护

告警

3针端子,电流负载1A@24   VDC

机械特性

外壳防护

IP40 金属外壳

尺寸 (W x D x H)

440(W) x 350(D) x 44(H) mm

重量

< 6kg

3. 认证和其它

认证

EMI\EMC

FCC Part 15CISPR (EN55022) class ACE

EMS

EN61000-4-2 (ESD)四级,EN61000-4-3 (RS) 四级,EN61000-4-4 (EFT) 四级,EN61000-4-5 (Surge) 四级,EN61000-4-6 (CS) 四级,EN61000-4-8

冲击

IEC60068-2-27

跌落

IEC60068-2-32

震动

IEC60068-2-6

环境指标

工作温度

-40 85°C,无风扇散热

存储温度

-40 85°C

工作湿度

5% 95% 无凝露

保修期

保修期

5

MTBF

41

4. 标准和管理

描述

参数

IEEE标准

IEEE   802.3 10Base-T

IEEE 802.3u 100Base-TX 100Base-X

IEEE 802.3ab 1000BASE-T(X)

IEEE 802.3z 1000BASE-X

IEEE 802.3x 流量控制

IEEE 802.1d 生成树,IEEE 802.1w 快速生成树,IEEE 802.1s 多生成树,ITU-T   G.8032 ERPS

IEEE 802.1p 服务等级

IEEE 802.1Q 虚拟局域网

IEEE 802.3ad 链路聚合控制协议LACP

IEEE 802.1x 用户认证

IEEE 802.1ab 逻辑链路发现协议

RFC & MIB

RFC 1215 Trap RFC1213 MIB IIRFC 1157 SNMP MIB RFC 1493 Bridge MIB RFC 2674 VLAN MIB RFC 1643RFC 1757 RSTP MIBPrivate MIBLLDP MIB

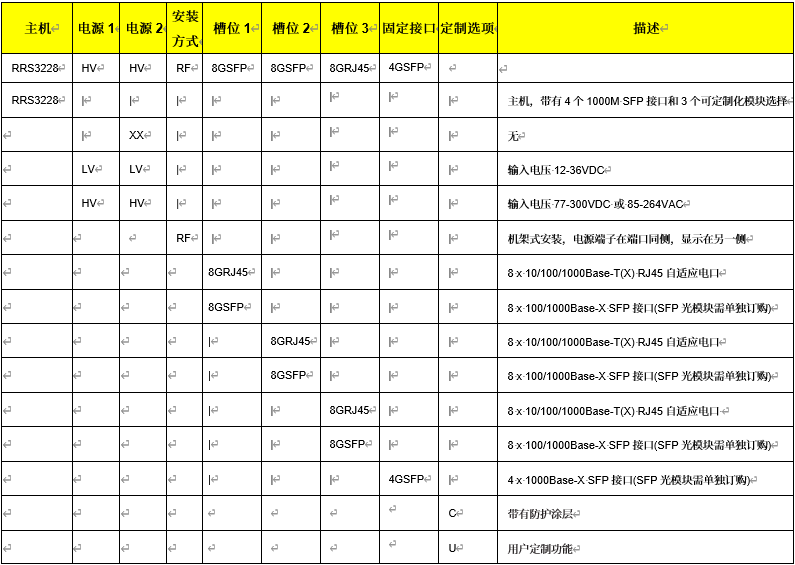

订货号举例:RRS3228-HV-HV-RF-8GRJ45-8GSFP-8GSFP-4GSFP

产品配置说明:RRS3228工业级网管型全千兆三层以太网交换机,双冗余输入电源:77-300VDC85-264VAC19”机架式安装,1U高度,电源端子在端口同侧,显示在另一侧。带有810/100/1000Base-T(X)自适应RJ45电口和20100/1000Base-X SFP接口(SFP光模块需单独订购)。
